Cet immeuble est une création originale inspirée d’un immeuble réel situé au Havre. Il est en demi relief, particulièrement indiqué pour les parois de fond ou de côté. Les techniques de montage sont simples et requièrent essentiellement de la colle blanche, un cutter, une lime et un réglet. Les pièces sont pré-découpées avec précision au laser et s’ajustent parfaitement. Vous trouverez dans le set des planches de carton bois de 3 mm, 2,2 mm, 1.5 mm, 1 mm et des feuilles de détaillage permettant la réalisation des huisseries. Des indications précises sont données pour le montage, la peinture et la patine les cas échéants.
Les notices sont très complètes et détaillées pour apporter un vrai service à nos clients. Même si c’est un peu fastidieux, nous vous conseillons de lire l’intégralité de la notice avant de démarrer le montage. Malgré cela, si vous aviez une hésitation lors du montage, n’hésitez pas à nous contacter par courriel à l’adresse contact@cheminsdereves.fr. Nous nous ferons un plaisir de vous renseigner.
Nous vous souhaitons de bonnes séances de modélisme avec cette maquette.
Les planches de 2,2 mm regroupent principalement les pièces des murs et la toiture et quelques éléments de modénature.

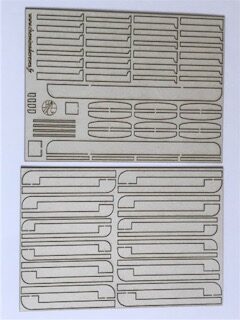

Les planches de 1 mm comporte les pièces venant habiller les 4 colonnes frontales et quelques éléments de modénatures.

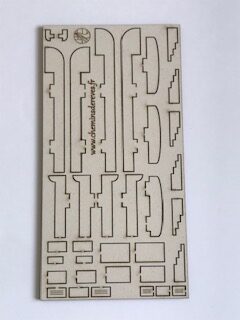

Commencez par bien repérer les différentes planches en distinguant leurs épaisseurs. La planche de 3 mm regroupe des pièces constituant les principaux éléments de structure de la façade, quelques pièces venant sur la toiture et les guides pour confectionner l’escalier si vous choisissez cette option de montage.
La planche de 1.5 mm regroupe les pièces pour le montage des deux ouvertures à l’étage et les pièces permettant de réaliser les marches de l’escalier.
Enfin, des feuilles permettent de réaliser les huisseries et les vitrages.
Montage de la façade
Un effort de conception a été fait pour bien traduire l’allure Art Déco du bâtiment originel, notamment pour ce qui concerne les quatre structures verticales. Il n’y a pas moins de 56 pièces pour les représenter !
Vous trouverez l’avancée munie des ergots de positionnement sur une des planches de 2.2 mm. Nous vous conseillons de procéder par un premier montage à blanc, notamment pour faciliter la peinture des tranches apparentes.
Ci-contre, une première avancée de 1 mm installée dessous. Installez aussi la deuxième pièce au dessus.
Et les quatre jambages supérieurs.
La façade est pré-découpée pour faciliter la mise en place des principaux éléments de structure avec précision. Ici, l’avancée a déjà été installée. Vous pouvez aussi à ce stade dégager les deux ouvertures à l’étage mais il est possible de le faire ultérieurement.
Une fois l’avancée de 2.2 mm en place, vous pourrez installer les deux longues pièces de 1 mm qui viennent la compléter dessus et dessous. Assurez-vous de leur centrage.
Prélevez sur la planche de 3 mm les quatre jambages inférieurs.
Ces jambages s’insèrent très légèrement à force dans les ouvertures pré-découpées.
Nous vous recommandons de procéder à ce stade à la peinture des tranches sur les pièces déjà installées. Un mélange de teinte ivoire juste relevée d’une pointe de Sépia ou un mélange de teinte ivoire et de teinte « Buff » donnent de bons résultats. Des indications détaillées sur la peinture de ces immeubles sont décrites dans cette page.

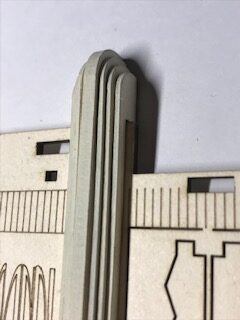

Voilà les deux plus grandes structures déjà constituées qui laissent bien paraitre le style Art Déco caractéristique du bâtiment.
Et deux de ces pièces sur la plaque de 1 mm.
Après peinture des tranches, il suffit d’insérer et de coller ces pièces comme indiqué sur la photo ci-contre.
L’installation de ces modénatures est facilitée par les ergots de positionnement (NDLR : les huisseries ont déjà été montées sur ce kit. C’est la prochaine étape !).
Vous pouvez selon votre choix habiller ces modénatures transversales par ces deux pièces de 1 mm au dessus et/ou en dessous. C’est à votre goût…
Installez à présent les pièces constituant les structures verticales décoratives qui se trouvent sur une plaque de 1 mm. Elles se collent contre la première pièce de 3 mm déjà installée. Faites bien attention à respecter l’ordre des tailles.
Vous pouvez à présent installer l’avancée haute en partie centrale. Prélevez cette pièce sur la plaque de 3 mm.
L’avancée repose sur ces deux pièces de la plaque de 3 mm.
Enfin, prélevez ces quatre petites pièces sur la plaque de 1 mm. Soyez précautionneux, elles sont petites et donc fragiles. Il faudra aussi en peindre les tranches visibles avant collage. Elles viennent s’installer de chaque côté des deux supports (photo ci-dessous).
Vous prélèverez aussi ces deux pièces de forme arrondie qui vont habiller le haut des deux parties de façades à droite et à gauche.
Les voilà en place. Nous allons pouvoir à présent passer aux montages des huisseries.
Les huisseries
Comme nous le proposons dans la plupart de nos kits, des options différentes sont possibles. Deux options sont ainsi offertes pour les deux grandes ouvertures situées à l’étage. Une première option, directement inspirée du modèle réel, propose une huisserie à la forme « tourmentée » et qui est un peu plus difficile à monter. L’autre option est une version plus classique « à plat ». Vous pouvez tester à blanc avant collage l’une ou l’autre des options avant de faire votre choix définitif.
L'option "tourmentée"
Ces pièces seront insérées et collées en place en haut et en bas des deux ouvertures. À l’issue, nous vous recommandons de peindre ces tranches qui seront apparentes.
Sur la même plaque de 1.5 mm, prélevez les quatre autres pièces en zig zag à droite (les plus larges). Elles viendront se coller en haut et en bas des deux pièces de 2,2 mm déjà collées (cf. photos ci-dessous).
Elles seront collées de façon à être affleurantes à la face arrière.

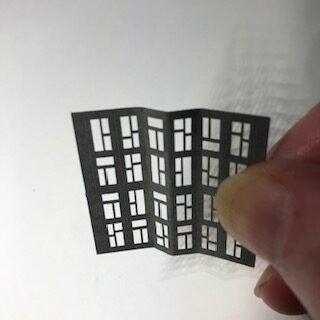

Prélevez (il s’agit des plus grandes) et formez délicatement l’huisserie en suivant les traits de gravure. Appuyez vous sur un réglet et progressez lentement.
Formez en partant du trait de gravure vertical central pour continuer vers les côtés.
Prélevez les quatre petites pièces fines en « zig-zag » à gauche dont il faudra peindre les tranches.
Vous prélèverez ces deux pièces qui viendront s’installer sous la modénature basse de l’huisserie.
Récupérez les quatre pièces (carton de 2.2 mm du mur de façade) qui vont habiller les deux ouvertures.
Prélevez sur la plaque de 1.5 mm ces deux pièces (celles tout à gauche) en zig zag munies des deux petits ergots au extrémité. Elles seront placées au centre des ouvertures de façon transversale. Les huisseries viendront s’appuyer dessus.
Voilà les trois pièces en place.
Découpez des bandes de 5 mm de largeur pour 36 mm de longueur dans la feuille de vitrage. Collez les délicatement avec une colle adaptée type « Crystal clear ».
Vous pouvez aussi former la pièce avec une petite paire de brucelles droites. Nous avons fourni dans le set une huisserie supplémentaire pour vous faire la main.
Une fois la pièce formée, vous pouvez la coller en place en épousant les pièces de carton bois.
Prélevez ces petites pièces verticales sur le carton de 1 mm que vous collerez de chaque côté de la verrière. La première est terminée !
Vous procéderez de la même façon avec l’autre ouverture.
Le travail est minutieux mais la façade commence à avoir une sacrée allure !
L'option "huisserie plane"
Les deux pièces sont en place. Procédez à ce stade à la peinture des tranches.
Prélevez les deux huisseries au centre à droite.
Vous couperez aussi (36 par 31 mm) une pièce de vitrage qui sera collée face intérieure avec une colle type « Crystal clear ». Prélevez ces pièces avec un profil arrondi sur la planche de 1 mm. Peignez sur chacune la tranche visible.
Prélevez les pièces verticales tout à droite sur le carton de 1 mm. Elles viendront se coller de chaque côté de la verrière.
Prélevez ces quatre pièces sur la plaque de 2.2 mm et collez les au haut et au bas de chacune des deux ouvertures.
Vous pouvez installer le renfort (pièce rectiligne) au centre de l’ouverture (plaque de 1.5 mm).
Collez les pièces en place représentant l’huisserie.
Vous pourrez coller ces pièces comme sur la photo ci-contre : une en haut sur la face interne du rebord haut et une sur chaque face du rebord bas.
La première est terminée !
Procédez de la même façon pour l’autre ouverture.
Les plus courageux pourront réaliser ce type de décorations sur les vitrages. En effet, le style Art Déco a utilisé des vitrages de couleurs sur nombre de bâtiments. Il vous suffira d’utiliser de la peinture vitrail appliquée à l’envers des vitrages.
Le résultat est plutôt prometteur sur ce prototype d’huisserie de couleur ivoire que nous n’avons finalement pas retenu.
Une animation lumineuse aux moyens de leds faiblement éclairées pourra venir évoquer une activité quelconque au sein du bâtiment et mettre en valeur ces vitrages colorés !
Les huisseries du rez de chaussée
Pas de difficulté particulière pour ce montage. Vous pourrez au préalable peindre les tranches des ouvertures. À l’issue, les huisseries seront collées en place. Prenez bien soin de leur centrage à l’aide des traits de gravure. Des pièces de vitrage seront découpées et collées sur la face interne.
Votre façade est à présent terminée !
La fin du montage
Vous devrez choisir à ce stade entre deux grandes options. En effet, le pré-découpage prévoit l’accès au bâtiment par un escalier que vous devrez confectionner. Cet escalier va surélever le bâtiment ce qui lui donnera un peu plus d’ampleur. Si vous souhaitez laisser le bâtiment au niveau du sol et ne pas utiliser cette entrée « monumentale », il vous suffira de couper les murs latéraux. Il n’y a pas de bon ou de mauvais choix mais seulement celui qui sera le plus adapté à votre projet ! L’option avec les escaliers sera indiquée pour une salle de spectacle que l’on souhaite mettre en valeur par exemple. L’option sans escalier correspond au bâtiment réel.
L'option sans les escaliers
Procédez de la même façon pour le deuxième mur latéral. Vous allez pouvoir à présent finaliser le bâtiment.
Il vous faudra couper les murs latéraux au bas de la petite encoche dans laquelle le façade frontale vient s’insérer. La hauteur du mur après la coupe doit être de 103.6 mm
L'option avec les escaliers
Prélevez sur la planche de 3 mm les pièces à droite sur lesquelles les marches vont être collées. Nous en avons prévu 6 mais 4 suffisent pour assurer une rigidité suffisante.
Ce gros plan sera plus explicite, toujours vu de dessous.
Prélevez sur la planche de 1.5 mm les pièces en longueur à droite prévues à cet effet. L’escalier est composé de 4 marches et d’un palier.
Voilà le résultat que vous devez obtenir, l’escalier est vu par le dessous. Les marches doivent venir en butée sur les pièces de 3 mm et se chevaucher légèrement .
Les marches ne doivent pas dépasser et être affleurantes aux deux extrémités. C’est important car ce montage doit venir s’insérer au sein des deux murs latéraux.
Le mur latéral est juste positionné sur ces deux photos pour vous représenter le résultat à obtenir.
Vous avez de l’ordre de 2.5 mm de marge en largeur sur le palier du bâtiment. Si vous placez l’escalier affleurant à l’arrière du mur de façade (photo ci-contre),…

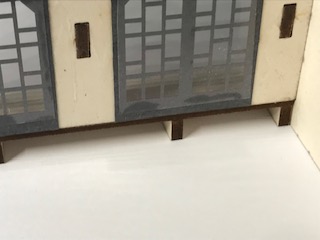

Mais vous pouvez placez les piliers affleurants à la contre marche du palier (photo ci contre), vous obtiendrez ce résultat.
… vous aurez ce résultat au pied de la façade avant.
Et l’arrière de la façade dans ce cas. La première option nous semble à la fois plus réaliste et plus élégante mais vous pouvez faire le choix qui vous convient le mieux !
Les murs latéraux et la toiture
L’ensemble se monte ensemble, le collage de la toiture assurant l’équerrage en partie supérieure.
Collez les pièces sur un support bien plan, elles vont en effet guider le positionnement de la toiture.
Vous pouvez à présent coller la toiture sur la face interne de la façade et sur les quatre éléments précédemment collés.
Vérifiez aussi le bon équerrage entre la toiture et la façade en vous aidant des murs latéraux. Vous pouvez les laisser en place le temps que la colle fixant la toiture soit bien sèche.

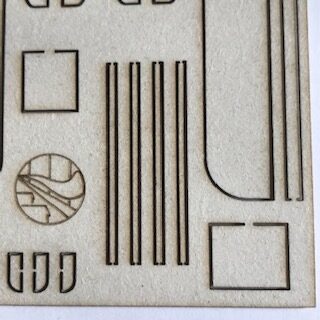

Vous pouvez utiliser ces pièces (plaques de 3 mm et 1 mm) pour habiller le toiture et évoquer des système de ventilation.
Vous pouvez les installer à votre guise sur le toit. Notez néanmoins qu’il s’agit d’un immeuble prévu pour être en fond de décor et que la toiture serra peu visible.
Ces pièces (plaque de 3 mm) s’assemblent et ce collent sous les grands piliers à l’envers de la façade. Soyez soigneux car c’est elles qui fixent la hauteur du toit.
Un positionnement à blanc avec un réglet vous montre le résultat à obtenir. Collez les pièces en place.
Vérifiez bien le bon centrage de la toiture en positionnant les cloisons latérales qui doivent être affleurantes de chaque côté.
Lorsque la toiture sera bien fixée, il ne vous restera plus qu’à fixer les murs latéraux et le plancher intermédiaire.
Si vous avez choisi l’option avec les escaliers, vous pouvez coller en place les murs latéraux et le plancher intermédiaire.
Des options pour la façade
Si vous utilisez ces plaques, nous vous recommandons de terminer le haut avec une de ces pièces au centre (forme tourmentée ou arrondie selon votre choix précédent – plaque de 2.2 mm) dont vous aurez pris soin de peindre les tranches au préalable.
Le kit est livré avec plusieurs dénominations que vous pouvez utiliser à votre guise.
Ces plaques se positionnent très facilement sur la façade existante.
Voilà qui va donner de l’ampleur à vos fonds de décor !
Votre bâtiment est à présent terminé. Il ne reste plus qu’à lui trouver un bon emplacement…
